105 BLRF

PRODUCTS & SERVICES > STEEL > FLANGES > BS Standard > BS 4504 / PN6 > 105 BLRF

material-composition
NOMINAL PIPE SIZE OUTSIDE DIA.(MM) DIA. OF BOLT CIRCLE (MM) DIA. OF HOLE (MM) NUMBER OF HOLES THICKNESS MIN. (MM) DIA. OF RAISED FACE (MM) HEIGHT OF RAISED FACE (MM) APPROX. WEIGHT (KG)

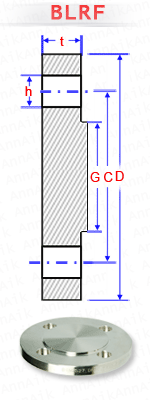

  D C h   t G f
10 75 50 11 4 12 - 2
15 80 55 11 4 12 - 2
20 90 65 11 4 14 - 2
25 100 75 11 4 14 - 2
32 120 90 14 4 14 - 2
40 130 100 14 4 14 - 3
50 140 110 14 4 14 - 3
65 160 130 14 4 14 55 3
80 190 150 18 4 16 70 3
100 210 170 18 4 16 90 3
125 240 200 18 8 18 115 3
150 265 225 18 8 18 140 3
200 320 280 18 8 20 190 3
250 375 335 18 12 22 235 3
300 440 395 22 12 22 285 4
350 490 445 22 12 24 325 4
400 540 495 22 16 28 375 4
450 595 550 22 16 30 425 4
500 645 600 22 20 32 475 4
600 755 705 26 20 36 575 5
700 860 810 26 24 40 - 5
800 975 920 30 24 44 - 5
900 1075 1020 30 24 48 - 5
1000 1175 1120 30 28 52 - 5
1200 1405 1340 33 32 60 - 5
1400 1630 1560 36 36 68 - 5
1600 1830 1760 36 40 76 - 5
1800 2045 1970 39 44 84 - 5
2000 2265 2180 42 48 92 - 5
2200 2475 2390 42 52 - - 6
2400 2685 2600 42 56 - - 6
2600 2905 2810 48 60 - - 6
2800 3115 3020 48 64 - - 6
3000 3315 3220 48 68 - - 6
3200 3525 3430 48 72 - - 6
3400 3735 3640 48 76 - - 6
3600 3970 3860 56 80 - - 6
