105 BLFF

PRODUCTS & SERVICES > STEEL > FLANGES > BS Standard > BS 4504 / PN40 > 105 BLFF

material-composition

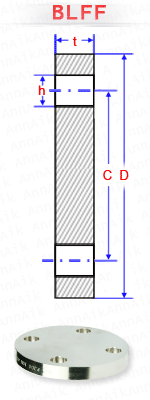

NOMINAL PIPE SIZE OUTSIDE DIA.(MM) DIA. OF BOLT CIRCLE (MM) DIA. OF HOLE (MM) NUMBER OF BOLT HOLES THICKNESS MIN. (MM) APPROX. WEIGHT (KG)
  D C h   t
10 90 60 14 4 16
 15 95 65 14 4 16
 20 105 75 14 4 18
 25 115 85 14 4 18
 32 140 100 18 4 18
 40 150 110 18 4 18
 50 165 125 18 4 20
 65 185 145 18 8 22
 80 200 160 18 8 24
 100 235 190 22 8 24
 125 270 220 26 8 26
 150 300 250 26 8 28
 200 375 320 30 12 36
 250 450 385 33 12 38
 300 515 450 33 16 42
 350 580 510 36 16 46
 400 660 585 39 16 50
 450 685 610 39 20 54
 500 755 670 42 20 56
 600 890 795 48 20 70
