105 BLFF

PRODUCTS & SERVICES > STEEL > FLANGES > BS Standard > BS 4504 / PN16 > 105 BLFF

material-composition

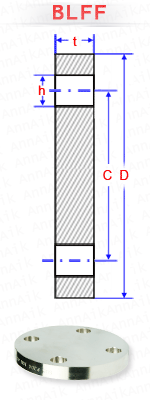

NOMINAL PIPE SIZE OUTSIDE DIA.(MM) DIA. OF BOLT CIRCLE (MM) DIA. OF HOLE (MM) NUMBER OF BOLT HOLES THICKNESS MIN. (MM) APPROX. WEIGHT (KG)
  D C h   t
10 90 60 14 4 14
15 95 65 14 4 14
20 105 75 14 4 16
25 115 85 14 4 16
32 140 100 18 4 16
40 150 110 18 4 16
50 165 125 18 4 18
65 185 145 18 4 18
80 200 160 18 8 20
100 220 180 18 8 20
125 250 210 18 8 22
150 285 240 22 8 22
200 340 295 22 12 24
250 405 355 26 12 26
300 460 410 26 12 28
350 520 470 26 16 30
400 580 525 30 16 32
450 640 585 30 20 36
500 715 650 33 20 36
600 840 770 36 20 44
700 910 840 36 24 48
800 1025 950 39 24 52
900 1125 1050 39 28 58
1000 1255 1170 42 28 64
1200 1485 1390 48 32 76
1400 1685 1590 48 36 -
1600 1930 1820 56 40 -
1800 2130 2020 56 44 -
2000 2345 2230 62 48 -
