101 PLFF

PRODUCTS & SERVICES > STEEL > FLANGES > BS Standard > BS 4504 / PN10 > 101 PLFF

material-composition
NOMINAL PIPE SIZE OUTSIDE DIA.(MM) DIA. OF BOLT CIRCLE (MM) DIA. OF HOLE (MM) NUMBER OF HOLES DIA. OF BORE (MM) THICKNESS MIN. (MM) APPROX. WEIGHT (KG)

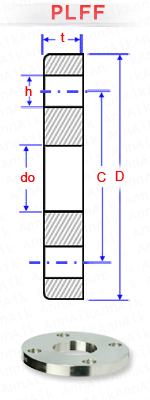

  D C h   do t
10 90 60 14 4 18 14
15 95 65 14 4 22 14
20 105 75 14 4 27 16
25 115 85 14 4 34.5 16
32 140 100 18 4 43.5 18
40 150 110 18 4 49.5 18
50 165 125 18 4 61.5 20
65 185 145 18 4 77.5 20
80 200 160 18 8 90.5 20
100 220 180 18 8 116.0 22
125 250 210 18 8 141.5 22
150 285 240 22 8 170.5 24
200 340 295 22 8 221.5 24
250 395 350 22 12 276.5 26
300 445 400 22 12 327.5 26
350 505 460 22 16 359.5 28
400 565 515 26 16 411.0 32
450 615 565 26 20 462.0 36
500 670 620 26 20 513.5 38
600 780 725 30 20 616.5 42
700 895 840 30 24
800 1015 950 33 24
900 1115 1050 33 28
1000 1230 1160 36 28
1200 1455 1380 39 32
1400 1675 1590 42 36
1600 1915 1820 48 40
1800 2115 2020 48 44
2000 2325 2230 48 48
2200 2550 2440 56 52
2400 2760 2650 56 56
2600 2960 2850 56 60
2800 3180 3070 56 64
3000 3405 3290 62 68

* for code 101 flanges only
